Характеристики

Описание

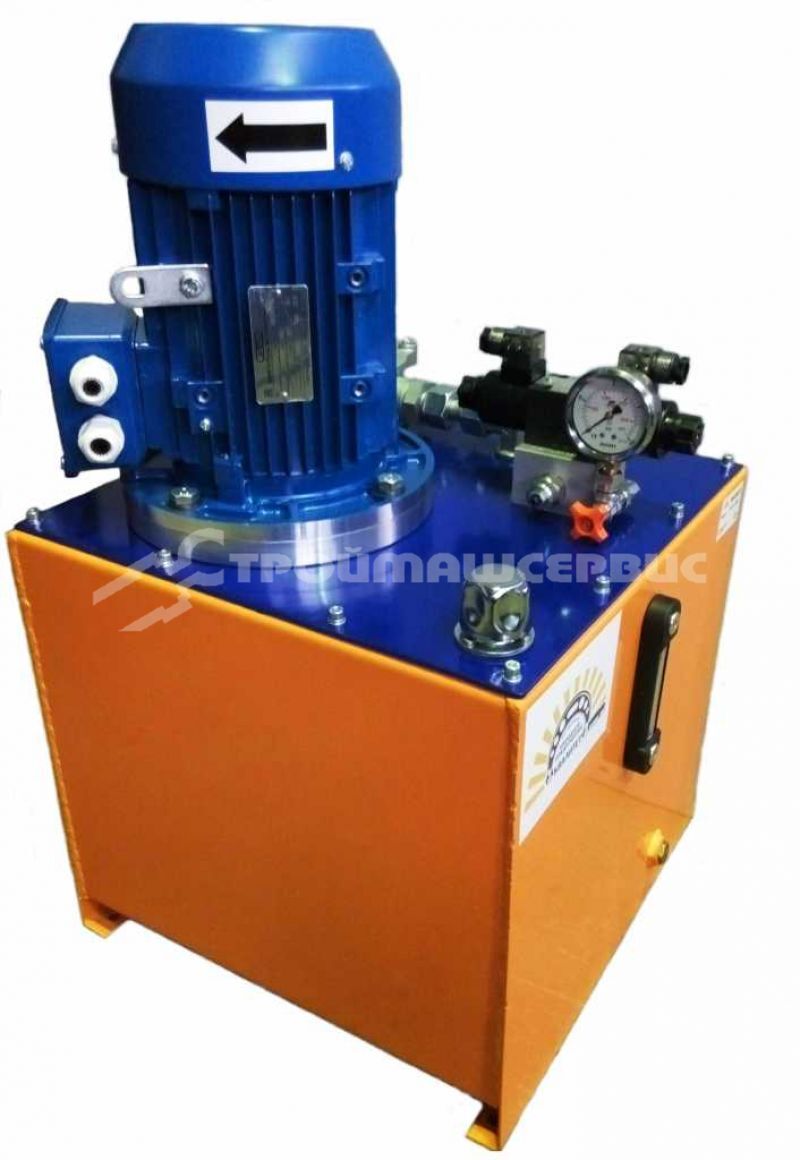

Маслостанция серийная с электрическим двигателем и электромагнитным управлением (номинальное давление 25 МПа, подача на 20 литров, с трехпозиционным гидрораспределителем, объем бака - 60 литров)

Расшифровка маркировки гидростанций

Лавренюк Виктор Андреевич

ЗАО "Строймашсервис"

info@zao-sms.ru

+7(495) 785-65-75 доб.253

Перейти на главную страницу "Гидравлические маслостанции насосные"

Габаритные размеры серийных гидравлических маслостанций

Модель	A	B	C	D	E	F
СНЭ(Э/Р)25-1,5И10Т1	360	300	310	250	350	600
СНЭ(Э/Р)25-6,5И20Т1	400	330	350	280	350	650
СНЭ(Э/Р)25-13,5И40Т1	510	350	460	300	390	900
СНЭ(Э/Р)25-20И60Т1	630	430	600	300	350	850
СНЭ(Э/Р)25-27И80Т1	700	450	650	400	400	900
СНЭ(Э/Р)25-35И100Т1	700	450	650	400	470	1200
СНЭ(Э/Р)24-47И150Т1	950	500	910	400	480	1000
СНЭ(Э/Р)21-65И200Т1	800	650	750	600	500	1200
СНЭ(Э/Р)19-85И250Т1	1000	700	930	532	580	1300
СНЭ(Э/Р)15-120И400Т1	1510	750	1435	690	580	1400
СНЭ(Э/Р)17-190И600Т2	1500	800	1420	750	780	1500

Расшифровка серийных гидравлических маслостанций


СН – станция насосная гидравлическая
Э – электродвигатель
Р – ручное управление
Э – электромагнитное управление (12-24-110-220В)
25- Номинальное давление (от 1 до 30 Мпа)
1,5- Подача при номинальном давлении, л/мин
И – 3-х позиционный распределитель
10- Объём бака полезный, л
Т – трехфазный электродвигатель 380 В, (Ф-220 В)
1 - Число ступеней насоса
Габаритные размеры зависят от комплектации.

Основные характеристики серийных маслостанций

Модель	Объем бака,	Электро двигатель	Насос	Подача,	Макс. рабочее давление бар
л.	1500 об/мин, КВт	л/мин
СНЭ(Э/Р)25-3,0И10Т(Ф)1	10	до-1,5	GP1	1,3-3,3	250
СНЭ(Э/Р)25-6,5И20Т(Ф)1	20	до-4,0	GP2	до 6,5	250
СНЭ(Э/Р)25-13,5И40Т1	40	до-5,5	GP2	до13,5	250
СНЭ(Э/Р)25-20И60Т1	60	до-7,5	GP2	до 20	250
СНЭ(Э/Р)25-35И100Т1	100	до-15,0	GP3	до 35	250

Что входит в комплектацию наших серийных маслостанций. Только качественное оборудование!

Гидравлические станции СНЭ собираются только из высококачественных комплектующих российского и итальянского производства.
В комплектацию гидравлической станции входит:

Бак для гидравлического масла (объем бака от 10 л. до 600 л.)
Шестеренный насос (расход жидкости от 1.4 до 120 л/мин)
Электродвигатель (мощность от 0,37 до 45 кВт)
Колокол и комплект полумуфт для соединения электродвигателя и насоса
Система фильтрации (фильтр всасывающий / фильтр сливной)
Заливная горловина с воздушным фильтром-сапуном
Уровнемер с визуальным индикатором температуры рабочей жидкости
Манометр виброустройчивый, заполненный глицерином
Монтажная плита для установки распределительного оборудования
Предохранительный клапан
Распределительно-клапанное оборудование

Чтобы заказать маслостанцию нужно указать основные параметры:

производительность насоса (л./мин.);
максимальное рабочее давление развиваемое насосом (МПа);
количество управляемых элементов (гидроцилиндры, гидромоторы);
тип привода (ДВС, пневмо, электродвигатель);
особенности работы проектируемого гидропривода и пожелания заказчика

Скачать опросный лист для заказа гидростанции

Для заказа гидростанции с индивидуальными техническими характеристиками просим заполнить анкету и выслать на электронную почту - info@zao-sms.ru - с темой письма "Для Лавренюка: Заказ гидростанции". Мы обязательно с Вами свяжемся по данному заказу

По умолчанию гидравлическая насосная станция проектируется под следующие условия

Управление электрическое on/off электромагнит 24V DC;
Температура окружающей среды не ниже 0°С;
Номинальная тонкость фильтрации 25 мкм;
Ёмкость гидробака равна трехминутному расходу насоса;
Отсутствует совмещение рабочих операций.

Способ доставки
1. Самовывоз.
2. Транспортными компаниями. Экспедирование до терминала транспортной компании за счет поставщика.
Оплата
100 % предоплата, возможно предоставление отсрочки платежа по согласованию.
Гарантийный срок
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления гидроцилиндра.

Гидростанция НЭЭ 25-20И60Т1

Код:

Цена по запросу

Цена ориентировочная, не является публичной офертой, пожалуйста уточняйте итоговую цену у менеджера

Наличие: Уточняйте у менеджера

Применяемость:
